產品參數
齒輪箱參數
| 齒輪級數 | 1 | 2 | 3 | 4 |
| 減速比 | 6 | 36 | 216 | 1296 |
| 最大容許扭力(gf.cm) | 70 | 70 | 70 | 70 |
| 瞬間容許力矩(gf.cm) | 200 | 200 | 200 | 200 |
| 齒輪箱效率 | 85 | 73 | 65 | 58 |
| 長度 | 6.18 | 7.67 | 9.17 | 10.72 |
馬達規格參數
| 馬達(可選擇) | 步進電機 |
| 電壓(可選擇) | 3V |
| 輸入速度 | ≤10000rpm |
| 電流 | 50mA max |

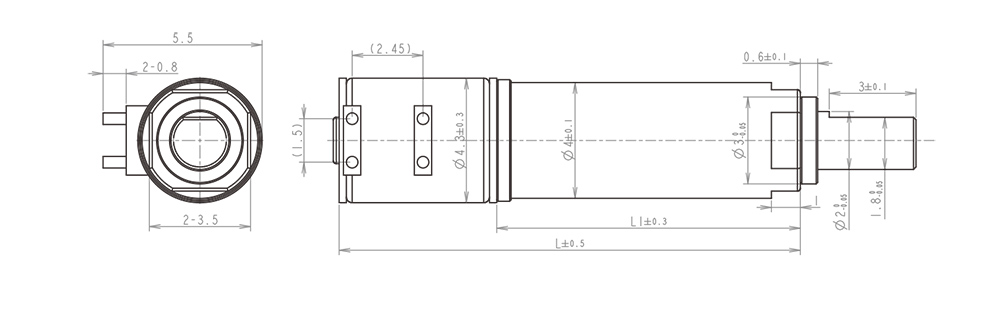

技術插圖
推薦產品
| 型號 | 額定轉速 | 額定容許力矩(gf.cm) | 瞬間容許力矩(gf.cm) | 減速比 | 減速箱長L1(mm) | 總長L(mm) |
| MD004004-6 | 1000.0 | 140 | 400 | 6 | 6.18 | 11.78 |
| MD004004-36 | 166.6 | 140 | 400 | 36 | 7.67 | 13.27 |
| MD004004-216 | 27.7 | 140 | 400 | 216 | 9.17 | 14.77 |
| MD004004-1296 | 4.6 | 140 | 400 | 1296 | 10.72 | 16.32 |
MD004004-6
- 額定轉速:
- 1000
﹀
- 額定容許力矩(gf.cm):
- 140
- 瞬間容許力矩(gf.cm):
- 400
- 減速比:
- 6
- 減速箱長L1(mm):
- 6.18
- 總長L(mm):
- 11.78
MD004004-36
- 額定轉速:
- 166.6
﹀
- 額定容許力矩(gf.cm):
- 140
- 瞬間容許力矩(gf.cm):
- 400
- 減速比:
- 36
- 減速箱長L1(mm):
- 7.67
- 總長L(mm):
- 13.27
MD004004-216
- 額定轉速:
- 27.7
﹀
- 額定容許力矩(gf.cm):
- 140
- 瞬間容許力矩(gf.cm):
- 400
- 減速比:
- 216
- 減速箱長L1(mm):
- 9.17
- 總長L(mm):
- 14.77
MD004004-1296
- 額定轉速:
- 4.6
﹀
- 額定容許力矩(gf.cm):
- 140
- 瞬間容許力矩(gf.cm):
- 400
- 減速比:
- 1296
- 減速箱長L1(mm):
- 10.72
- 總長L(mm):
- 16.32
*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
4.3MM微型行星齒輪減速機(金屬減速齒輪箱)參數

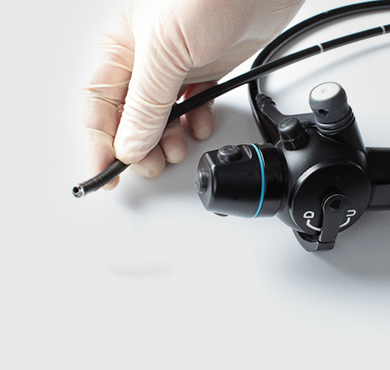

4.3MM微型行星齒輪減速機(金屬減速齒輪箱)應用
