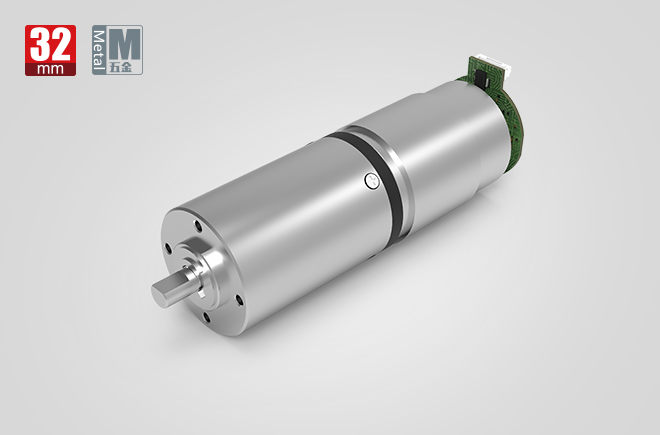

32MM金屬減速齒輪箱
32MM金屬減速齒輪箱
32MM金屬減速齒輪箱

32MM金屬減速齒輪箱

外徑：32mm

材質：五金

旋轉方向：cw&ccw

齒輪箱回程差：≤2°（可定制）

軸承：含油軸承;滾動軸承

軸向竄動：≤0.1mm(含油軸承);≤0.1mm(滾動軸承)

輸出軸徑向負載：≤120N(含油軸承);≤180N(滾動軸承)

輸入速度:≤15000rpm

工作溫度：-30……+100℃

產品參數
齒輪箱參數
齒輪級數 1 2 3 4
減速比 4/6 16/24/33 67/94/133/188 272/383/540/763/1076
最大容許扭力(gf.cm) 50000 50000 50000 50000
瞬間容許力矩(gf.cm) 150000 150000 150000 150000
齒輪箱效率 90 85 80 75
長度 29.1 39.1 49.1 59.1
馬達規格參數
馬達(可選擇) 空心杯電機、無刷電機、步進電機
電壓(可選擇) 3-24V
輸入速度 ≤15000rpm
電流 300mA max
32MM金屬減速齒輪箱
齒輪級數：1
  • 驅動比
  • 4/6
  • 最大容許扭力(gf.cm)
  • 50000
﹀
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 齒輪箱效率
  • 90
  • 長度
  • 29.1
齒輪級數：2
  • 驅動比
  • 16/24/33
  • 最大容許扭力(gf.cm)
  • 50000
﹀
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 齒輪箱效率
  • 85
  • 長度
  • 39.1
齒輪級數：3
  • 驅動比
  • 67/94/133/188
  • 最大容許扭力(gf.cm)
  • 50000
﹀
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 齒輪箱效率
  • 80
  • 長度
  • 49.1
齒輪級數：4
  • 驅動比
  • 272/383/540/763/1076
  • 最大容許扭力(gf.cm)
  • 50000
﹀
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 齒輪箱效率
  • 75
  • 長度
  • 59.1
馬達規格參數
馬達(可選擇)

空心杯電機
無刷電機
步進電機
電壓(可選擇) 3-24V
輸入速度 ≤15000rpm
電流 300mA max
32MM金屬減速齒輪箱

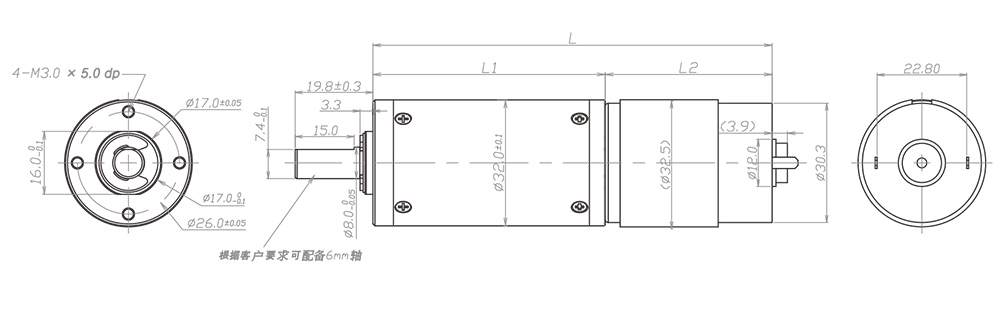

技術插圖
32MM金屬減速齒輪箱
推薦產品
型號
ZWBMD032032-4
ZWBMD032032-6
ZWBMD032032-16
ZWBMD032032-24
ZWBMD032032-33
ZWBMD032032-67
ZWBMD032032-94
ZWBMD032032-133
ZWBMD032032-188
ZWBMD032032-272
ZWBMD032032-383
ZWBMD032032-540
ZWBMD032032-763
ZWBMD032032-1076
額定轉速
1875
1250
469
313
227
112
80
56
40
28
20
14
10
7
最高轉速
7500
5000
1875
1250
909
448
319
226
160
110
78
56
39
28
額定容許力矩(gf.cm)
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
瞬間容許力矩(gf.cm)
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
減速比
4
6
16
24
33
67
94
133
188
272
383
540
763
1076
減速箱長L1(mm)
29.1
39.1
49.1
59.1
總長L(mm)
71.6
81.6
91.6
101.6
ZWBMD032032-4
  • 額定轉速:
  • 1875
  • 最高轉速:
  • 7500
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 4
  • 減速箱長L1(mm):
  • 29.1
  • 總長L(mm):
  • 71.6
ZWBMD032032-6
  • 額定轉速:
  • 1250
  • 最高轉速:
  • 5000
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 6
  • 減速箱長L1(mm):
  • 29.1
  • 總長L(mm):
  • 71.6
ZWBMD032032-16
  • 額定轉速:
  • 469
  • 最高轉速:
  • 1875
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 16
  • 減速箱長L1(mm):
  • 39.1
  • 總長L(mm):
  • 81.6
ZWBMD032032-24
  • 額定轉速:
  • 313
  • 最高轉速:
  • 1250
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 24
  • 減速箱長L1(mm):
  • 39.1
  • 總長L(mm):
  • 81.6
ZWBMD032032-33
  • 額定轉速:
  • 227
  • 最高轉速:
  • 909
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 33
  • 減速箱長L1(mm):
  • 39.1
  • 總長L(mm):
  • 81.6
ZWBMD032032-67
  • 額定轉速:
  • 112
  • 最高轉速:
  • 448
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 67
  • 減速箱長L1(mm):
  • 49.1
  • 總長L(mm):
  • 91.6
ZWBMD032032-94
  • 額定轉速:
  • 80
  • 最高轉速:
  • 319
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 94
  • 減速箱長L1(mm):
  • 49.1
  • 總長L(mm):
  • 91.6
ZWBMD032032-133
  • 額定轉速:
  • 56
  • 最高轉速:
  • 226
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 133
  • 減速箱長L1(mm):
  • 49.1
  • 總長L(mm):
  • 91.6
ZWBMD032032-188
  • 額定轉速:
  • 40
  • 最高轉速:
  • 160
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 188
  • 減速箱長L1(mm):
  • 49.1
  • 總長L(mm):
  • 91.6
ZWBMD032032-272
  • 額定轉速:
  • 28
  • 最高轉速:
  • 110
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 272
  • 減速箱長L1(mm):
  • 59.1
  • 總長L(mm):
  • 101.6
ZWBMD032032-383
  • 額定轉速:
  • 20
  • 最高轉速:
  • 78
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 383
  • 減速箱長L1(mm):
  • 59.1
  • 總長L(mm):
  • 101.6
ZWBMD032032-540
  • 額定轉速:
  • 14
  • 最高轉速:
  • 56
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 540
  • 減速箱長L1(mm):
  • 59.1
  • 總長L(mm):
  • 101.6
ZWBMD032032-763
  • 額定轉速:
  • 10
  • 最高轉速:
  • 39
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 763
  • 減速箱長L1(mm):
  • 59.1
  • 總長L(mm):
  • 101.6
ZWBMD032032-1076
  • 額定轉速:
  • 7
  • 最高轉速:
  • 28
﹀
  • 額定容許力矩(gf.cm):
  • 50000
  • 瞬間容許力矩(gf.cm):
  • 150000
  • 減速比:
  • 1076
  • 減速箱長L1(mm):
  • 59.1
  • 總長L(mm):
  • 101.6

*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
32MM金屬減速齒輪箱參數
32MM金屬減速齒輪箱應用
  • 醫療床應用
    醫療床應用
觀看32MM金屬減速齒輪箱應用視頻
