股票代碼  003021

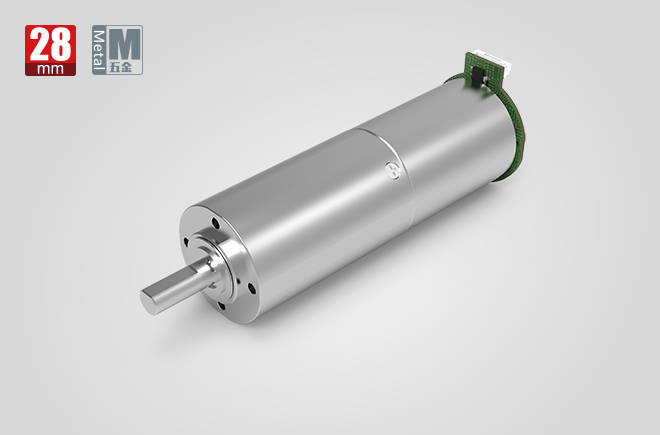

28MM金屬減速齒輪箱
28MM金屬減速齒輪箱
28MM金屬減速齒輪箱

28MM金屬減速齒輪箱

外徑：28mm

材質：五金

旋轉方向：cw&ccw

齒輪箱回程差：≤2°（可定制）

軸承：含油軸承;滾動軸承

軸向竄動：≤0.1mm(含油軸承);≤0.1mm(滾動軸承)

輸出軸徑向負載：≤120N(含油軸承);≤170N(滾動軸承)

輸入速度:≤15000rpm

工作溫度：-30……+100℃

產品參數
齒輪箱參數
齒輪級數 1 2 3 4
減速比 4/6 16/24/36 64/96/144/216 256/384/576/864/1296
最大容許扭力(gf.cm) 40000 40000 40000 40000
瞬間容許力矩(gf.cm) 120000 120000 120000 120000
齒輪箱效率 80 64 51 41
長度 21.3 29.8 38.3 46.8
馬達規格參數
馬達(可選擇) 空心杯電機、無刷電機、步進電機
電壓(可選擇) 3-24V
輸入速度 ≤15000rpm
電流 400mA max
28MM金屬減速齒輪箱
齒輪級數：1
  • 驅動比
  • 4/6
  • 最大容許扭力(gf.cm)
  • 40000
﹀
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 齒輪箱效率
  • 80
  • 長度
  • 21.3
齒輪級數：2
  • 驅動比
  • 16/24/36
  • 最大容許扭力(gf.cm)
  • 40000
﹀
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 齒輪箱效率
  • 64
  • 長度
  • 29.8
齒輪級數：3
  • 驅動比
  • 64/96/144/216
  • 最大容許扭力(gf.cm)
  • 40000
﹀
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 齒輪箱效率
  • 51
  • 長度
  • 38.3
齒輪級數：4
  • 驅動比
  • 256/384/576/864/1296
  • 最大容許扭力(gf.cm)
  • 40000
﹀
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 齒輪箱效率
  • 41
  • 長度
  • 46.8
馬達規格參數
馬達(可選擇)

空心杯電機
無刷電機
步進電機
電壓(可選擇) 3-24V
輸入速度 ≤15000rpm
電流 400mA max
28MM金屬減速齒輪箱

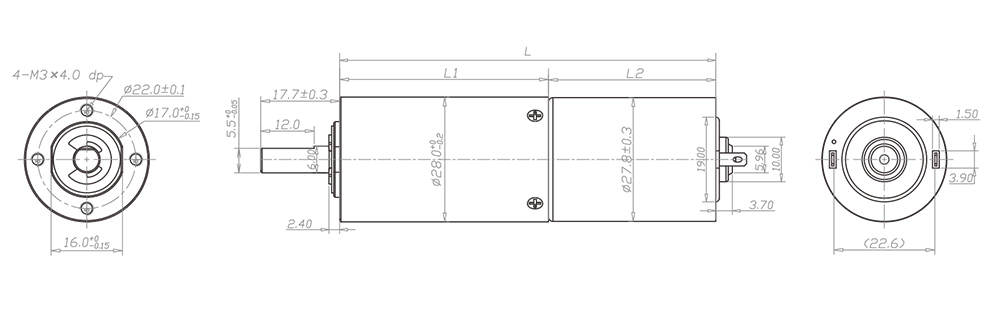

技術插圖
28MM金屬減速齒輪箱
推薦產品
型號
ZWBMD028028-4
ZWBMD028028-6
ZWBMD028028-16
ZWBMD028028-24
ZWBMD028028-36
ZWBMD028028-64
ZWBMD028028-96
ZWBMD028028-144
ZWBMD028028-216
ZWBMD028028-256
ZWBMD028028-384
ZWBMD028028-576
ZWBMD028028-864
ZWBMD028028-1296
額定轉速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高轉速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
額定容許力矩(gf.cm)
40000
40000
40000
40000
40000
40000
40000
40000
40000
40000
40000
40000
40000
40000
瞬間容許力矩(gf.cm)
120000
120000
120000
120000
120000
120000
120000
120000
120000
120000
120000
120000
120000
120000
減速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
減速箱長L1(mm)
21.3
29.8
38.3
46.8
總長L(mm)
58.8
67.3
75.8
84.3
ZWBPD028028-4
  • 額定轉速(rpm):
  • 1875
  • 最高轉速(rpm):
  • 7500
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 4
  • 減速箱長L1(mm):
  • 21.3
  • 總長L(mm):
  • 58.8
ZWBPD028028-6
  • 額定轉速(rpm):
  • 1250
  • 最高轉速(rpm):
  • 5000
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 6
  • 減速箱長L1(mm):
  • 21.3
  • 總長L(mm):
  • 58.8
ZWBPD028028-16
  • 額定轉速(rpm):
  • 469
  • 最高轉速(rpm):
  • 1875
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 16
  • 減速箱長L1(mm):
  • 29.8
  • 總長L(mm):
  • 67.3
ZWBPD028028-24
  • 額定轉速(rpm):
  • 313
  • 最高轉速(rpm):
  • 1250
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 24
  • 減速箱長L1(mm):
  • 29.8
  • 總長L(mm):
  • 67.3
ZWBPD028028-36
  • 額定轉速(rpm):
  • 208
  • 最高轉速(rpm):
  • 833
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 36
  • 減速箱長L1(mm):
  • 29.8
  • 總長L(mm):
  • 67.3
ZWBPD028028-64
  • 額定轉速(rpm):
  • 117
  • 最高轉速(rpm):
  • 469
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 64
  • 減速箱長L1(mm):
  • 38.3
  • 總長L(mm):
  • 75.8
ZWBPD028028-96
  • 額定轉速(rpm):
  • 78
  • 最高轉速(rpm):
  • 313
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 96
  • 減速箱長L1(mm):
  • 38.3
  • 總長L(mm):
  • 75.8
ZWBPD028028-144
  • 額定轉速(rpm):
  • 52
  • 最高轉速(rpm):
  • 208
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 144
  • 減速箱長L1(mm):
  • 38.3
  • 總長L(mm):
  • 75.8
ZWBPD028028-216
  • 額定轉速(rpm):
  • 35
  • 最高轉速(rpm):
  • 139
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 216
  • 減速箱長L1(mm):
  • 38.3
  • 總長L(mm):
  • 75.8
ZWBPD028028-256
  • 額定轉速(rpm):
  • 29
  • 最高轉速(rpm):
  • 117
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 256
  • 減速箱長L1(mm):
  • 46.8
  • 總長L(mm):
  • 84.3
ZWBPD028028-384
  • 額定轉速(rpm):
  • 20
  • 最高轉速(rpm):
  • 78
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 384
  • 減速箱長L1(mm):
  • 46.8
  • 總長L(mm):
  • 84.3
ZWBPD028028-576
  • 額定轉速(rpm):
  • 13
  • 最高轉速(rpm):
  • 52
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 576
  • 減速箱長L1(mm):
  • 46.8
  • 總長L(mm):
  • 84.3
ZWBPD028028-864
  • 額定轉速(rpm):
  • 9
  • 最高轉速(rpm):
  • 35
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 864
  • 減速箱長L1(mm):
  • 46.8
  • 總長L(mm):
  • 84.3
ZWBPD028028-1296
  • 額定轉速(rpm):
  • 6
  • 最高轉速(rpm):
  • 23
﹀
  • 額定容許力矩(gf.cm):
  • 40000
  • 瞬間容許力矩(gf.cm):
  • 120000
  • 減速比:
  • 1296
  • 減速箱長L1(mm):
  • 46.8
  • 總長L(mm):
  • 84.3

*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
28MM金屬減速齒輪箱參數
28MM金屬減速齒輪箱應用
  • 工業機器人應用
    工業機器人應用
  • 輪椅應用
    輪椅應用
觀看28MM金屬減速齒輪箱應用視頻
